صمامات إدخال الهواء Studor لتهوية شبكة الصرف في الكويت.
صمامات تهوية باتجاه واحد تُدخل الهواء إلى شبكة الصرف عند تصريف أحد الأجهزة الصحية، وتُغلق بفعل الجاذبية عند توقف الجريان، فيبقى الحاجز المائي للمحبس (السيفون) محميًا وتبقى غازات المجاري داخل الماسورة. تشمل تشكيلة Studor صمامات إدخال الهواء (AAV) Mini-Vent وTec-Vent وMaxi-Vent للمواسير من 1½″ إلى 4″، وموهّن الضغط الإيجابي للهواء P.A.P.A. لنظام الصرف بالعمود الواحد في المباني متعددة الطوابق، وفلتر التهوية الكربوني Maxi-Filtra للتحكم في الروائح.
- مقاسات المواسير المشمولة
- 1½″–4″
- أعلى سعة لصمام العمود
- 500 DFU
- نطاق درجة حرارة الصمام
- −40 °C إلى 65 °C

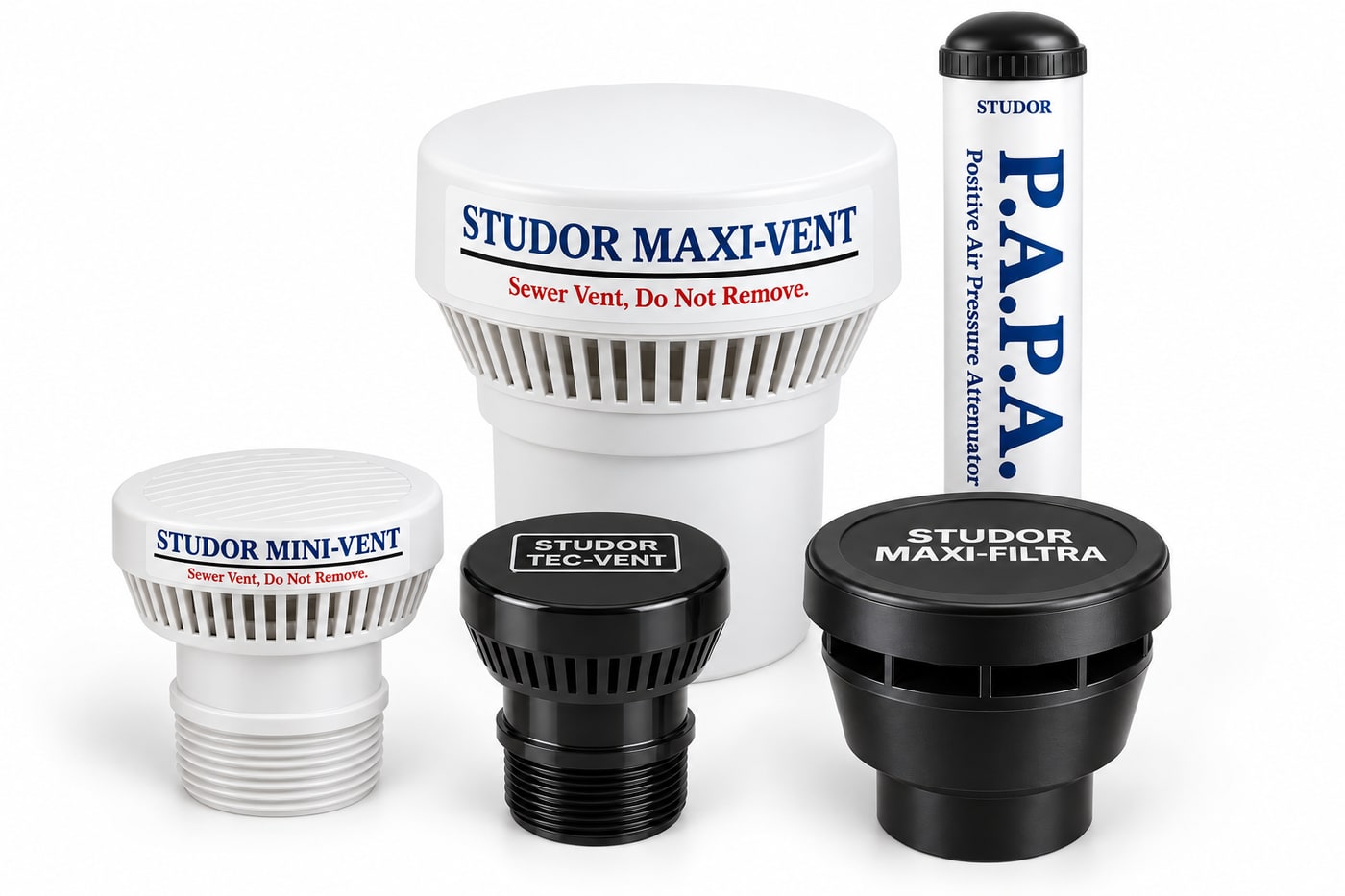

صمامات Studor وموهّنها وملحقاتها لتهوية شبكة الصرف.
تعالج صمامات إدخال الهواء Studor الضغط السالب عند الأجهزة الصحية وعند رأس عمود الصرف. أما موهّن P.A.P.A. فيعالج موجات الضغط الإيجابي التي يردّها العمود المرتفع من قاعدته إلى الأعلى.

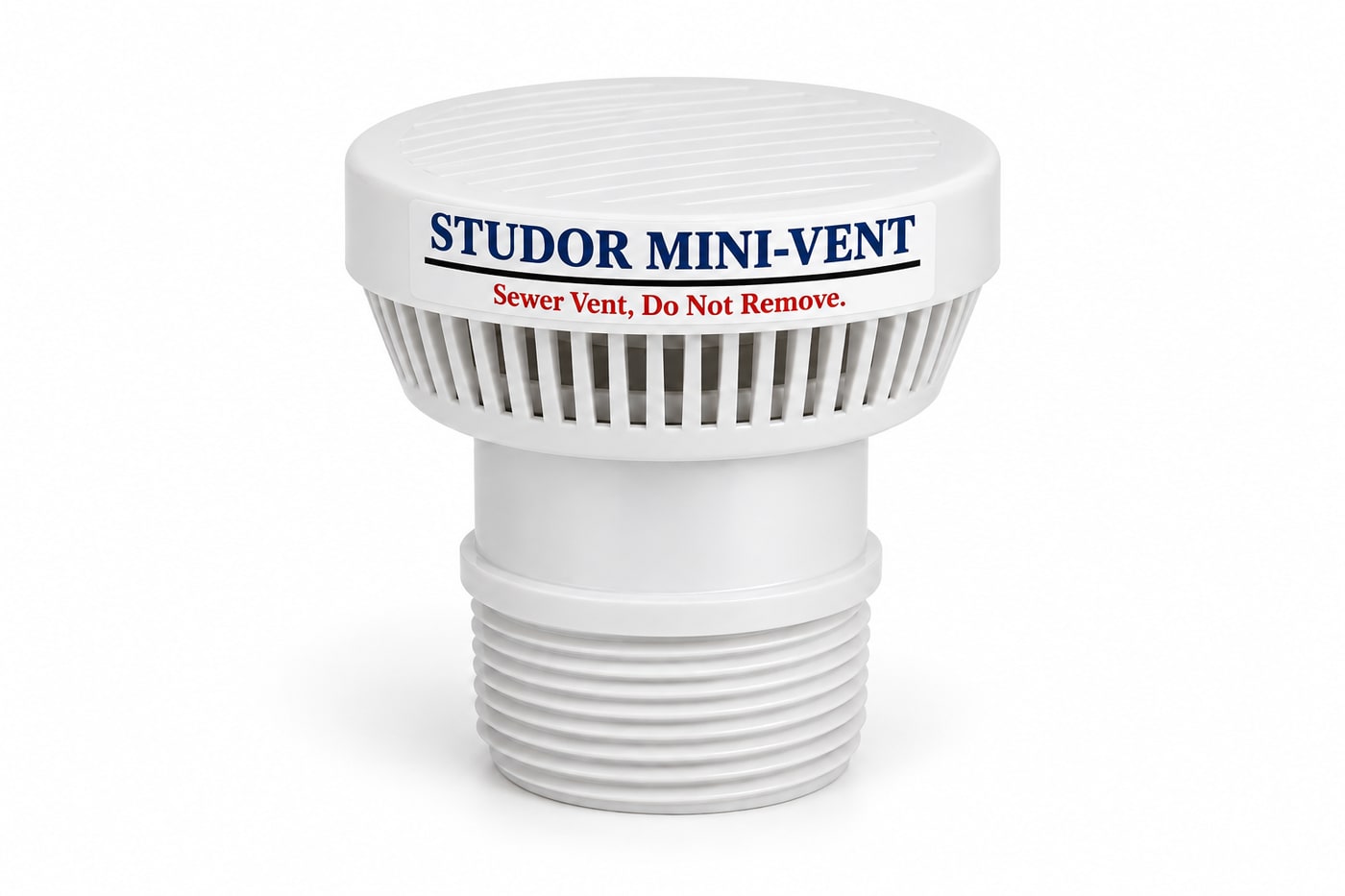

Studor Mini-Vent، 1½″ و2″
صمام إدخال الهواء للتفرّعات من ABS، للأجهزة الصحية المنفردة ومجموعات الحمّامات والتفرّعات الأفقية. يُركّب بالقلاووظ في مهايئ 1½″ يناسب ماسورة 1½″ أو 2″، ويهوّي حتى 160 DFU على تفرّع 4″.- تهوية فردية ومشتركة ورطبة وحلقية وتهوية التفرّعات
- شبكان واقيان من الحشرات داخل مانع التسرب وخارجه
- غطاء واقٍ للتركيب الخارجي

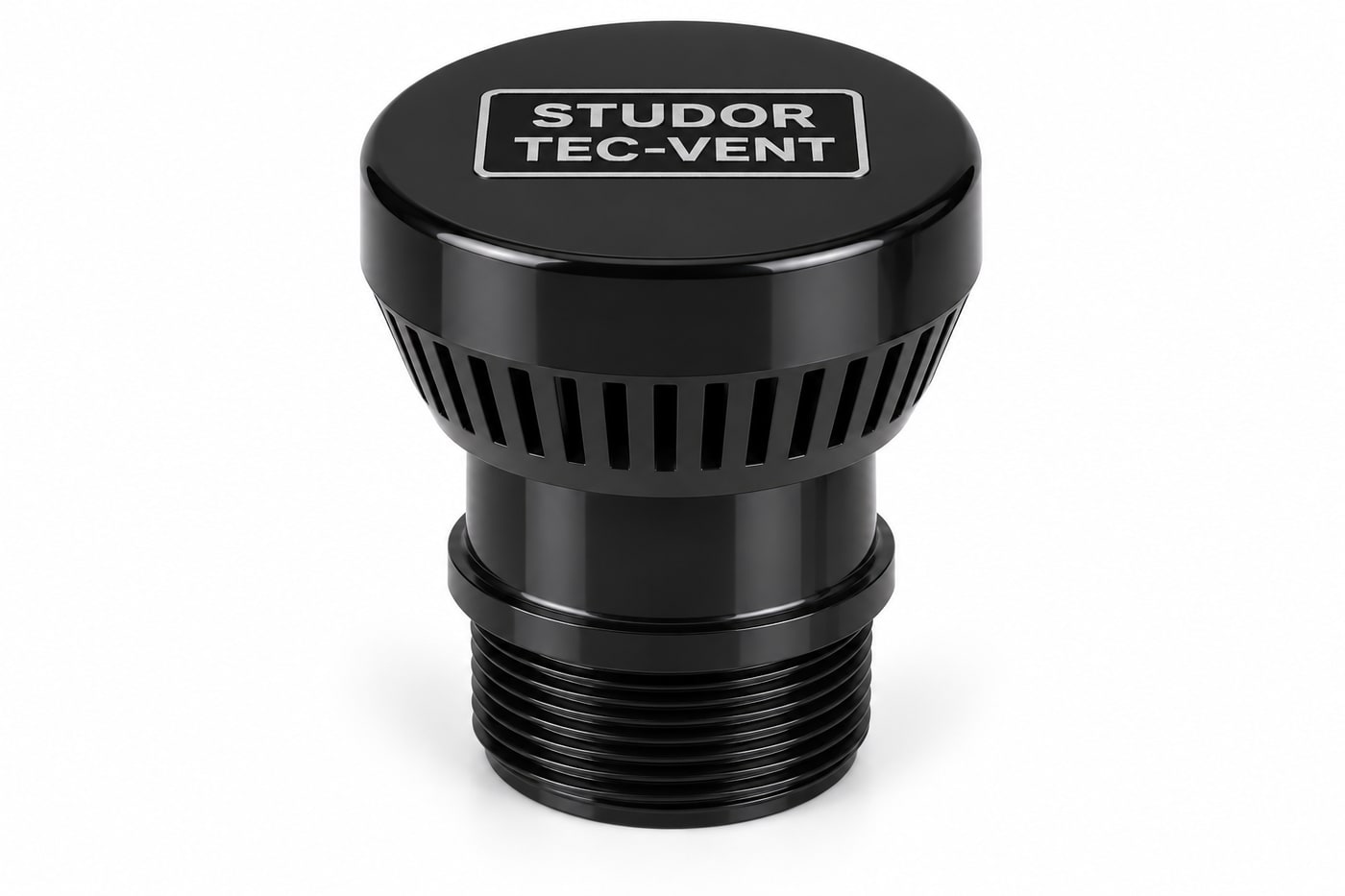

Studor Tec-Vent، 1½″
صمام إدخال الهواء المقاوم للهب، مصبوب من بولي كربونات ثابت أمام الأشعة فوق البنفسجية، للمباني التجارية. قلاووظ 1½″ وبالسعة نفسها لصمام Mini-Vent، من مادة مصنّفة UL 94 V-0.- المدارس والمستشفيات والفنادق والمطارات
- فراغات الهواء الراجع، حيثما يسمح تصميم المشروع والجهة المختصة
- ثابت أمام الأشعة فوق البنفسجية للتركيب الخارجي

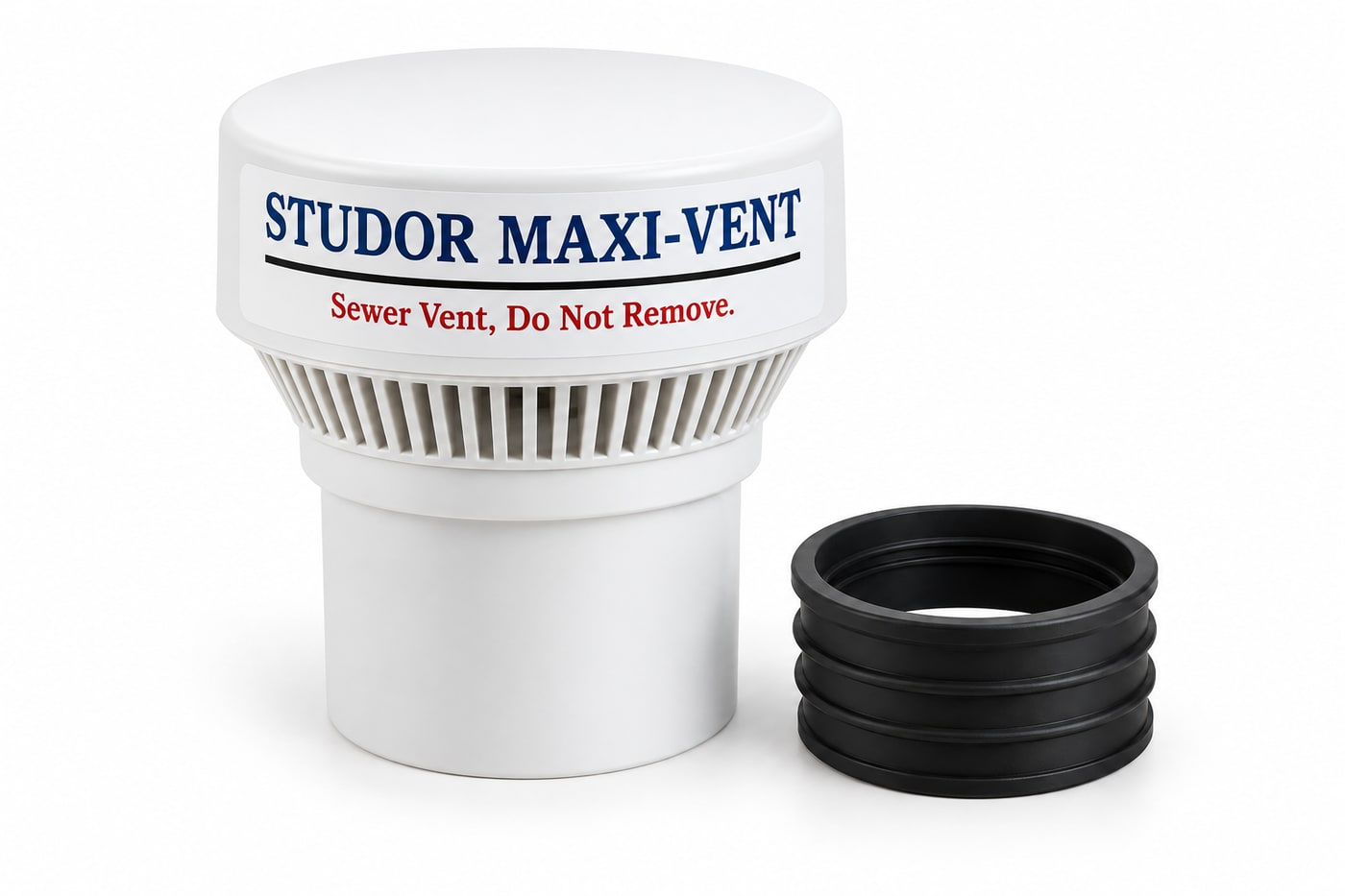

Studor Maxi-Vent، 3″ و4″
صمام إدخال الهواء لعمود الصرف من ABS، لرأس عمود الصرف أو لتفرّع 3″ أو 4″. طرف ذكر 3″ مع وصلة تركيب بالدفع 4″، ويهوّي حتى 500 DFU على عمود 4″.- لتهوية رأس العمود أو عمود التهوية أو تهوية التفرّع
- شبكان واقيان من الحشرات داخل مانع التسرب وخارجه
- غطاء عازل وغطاء معدني للاستخدام على السطح

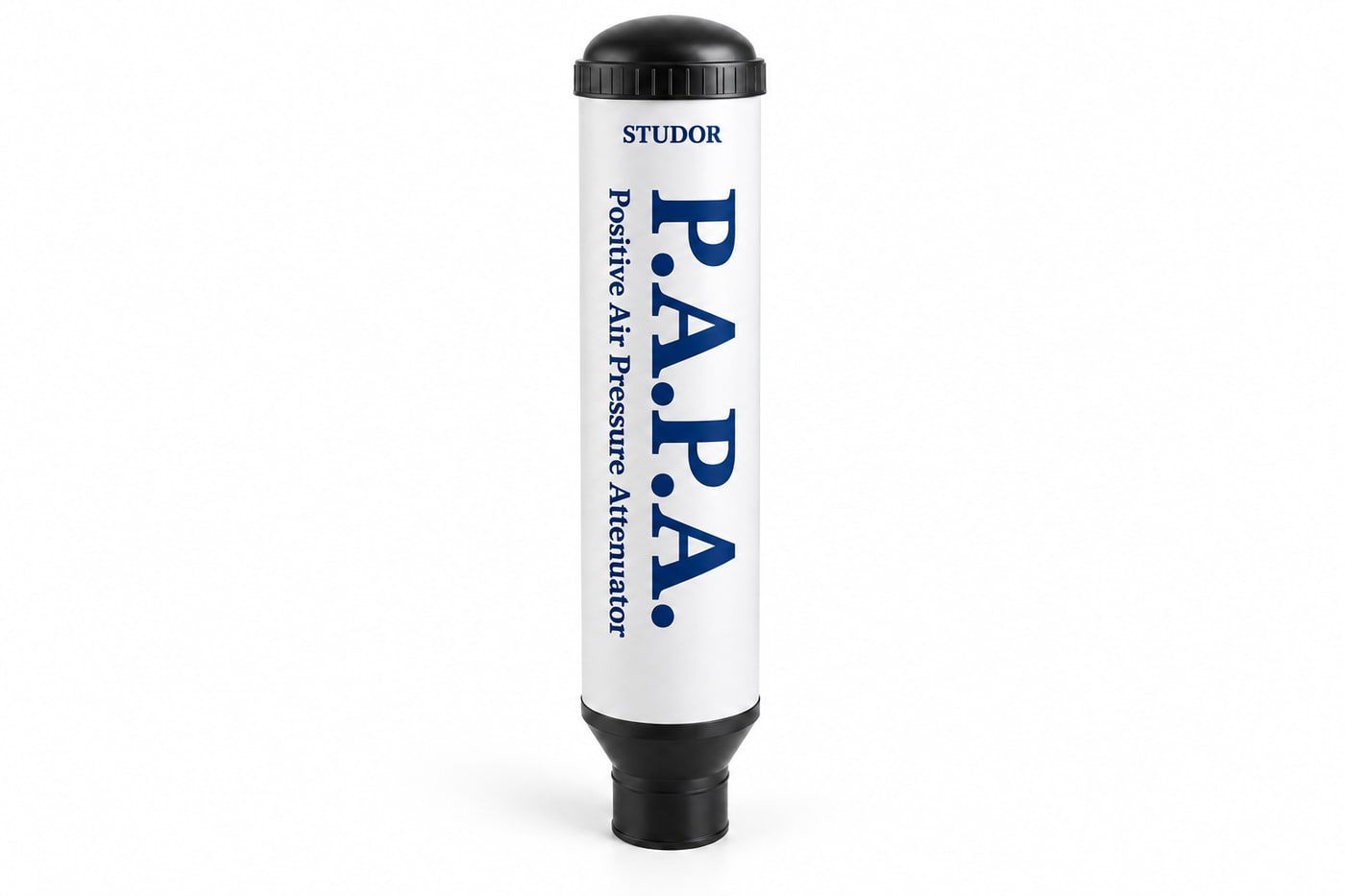

موهّن الضغط الإيجابي للهواء Studor P.A.P.A.
وعاء محكم بداخله كيس مرن يمتص موجة الضغط الإيجابي التي تتكوّن عند قاعدة عمود الصرف في المباني متعددة الطوابق، بديلًا عن مواسير تهوية تصريف الضغط. طرف ذكر 3″، بتصنيف 5 psi، وحتى أربع وحدات على التوالي.- يُركّب رأسيًا أو أفقيًا متفرعًا من العمود
- بلا نوابض ولا غاز مضغوط، ولا يحتاج إلى صيانة
- يعمل مع صمامات إدخال الهواء أو مع نظام تهوية تقليدي

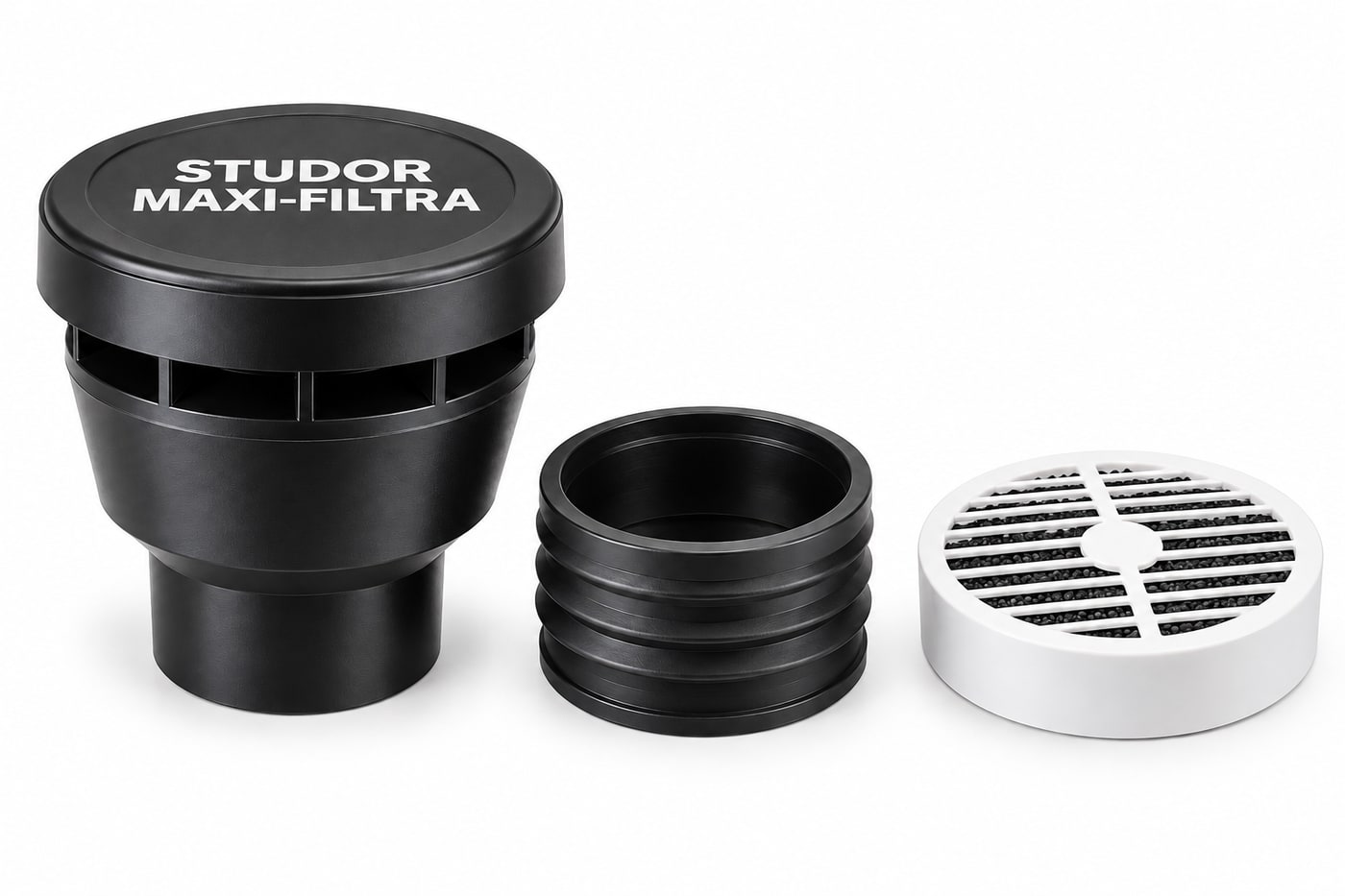

فلتر التهوية الكربوني Studor Maxi-Filtra، 3″ و4″
فلتر تهوية كربوني باتجاهين لنهايات مواسير التهوية الخارجية. يمرّر الهواء في الاتجاهين عبر خرطوشة كربون نشط، ويزيل روائح الصرف عند مواسير التهوية المفتوحة وخزانات التحليل ومحطات الرفع. وهو فلتر وليس صمام إدخال هواء.- الخراطيش البديلة تُورَّد منفصلة
- عمر الخرطوشة يصل إلى سنتين
- جسم ثابت أمام الأشعة فوق البنفسجية، وطرف ذكر 3″ مع وصلة تركيب بالدفع 4″

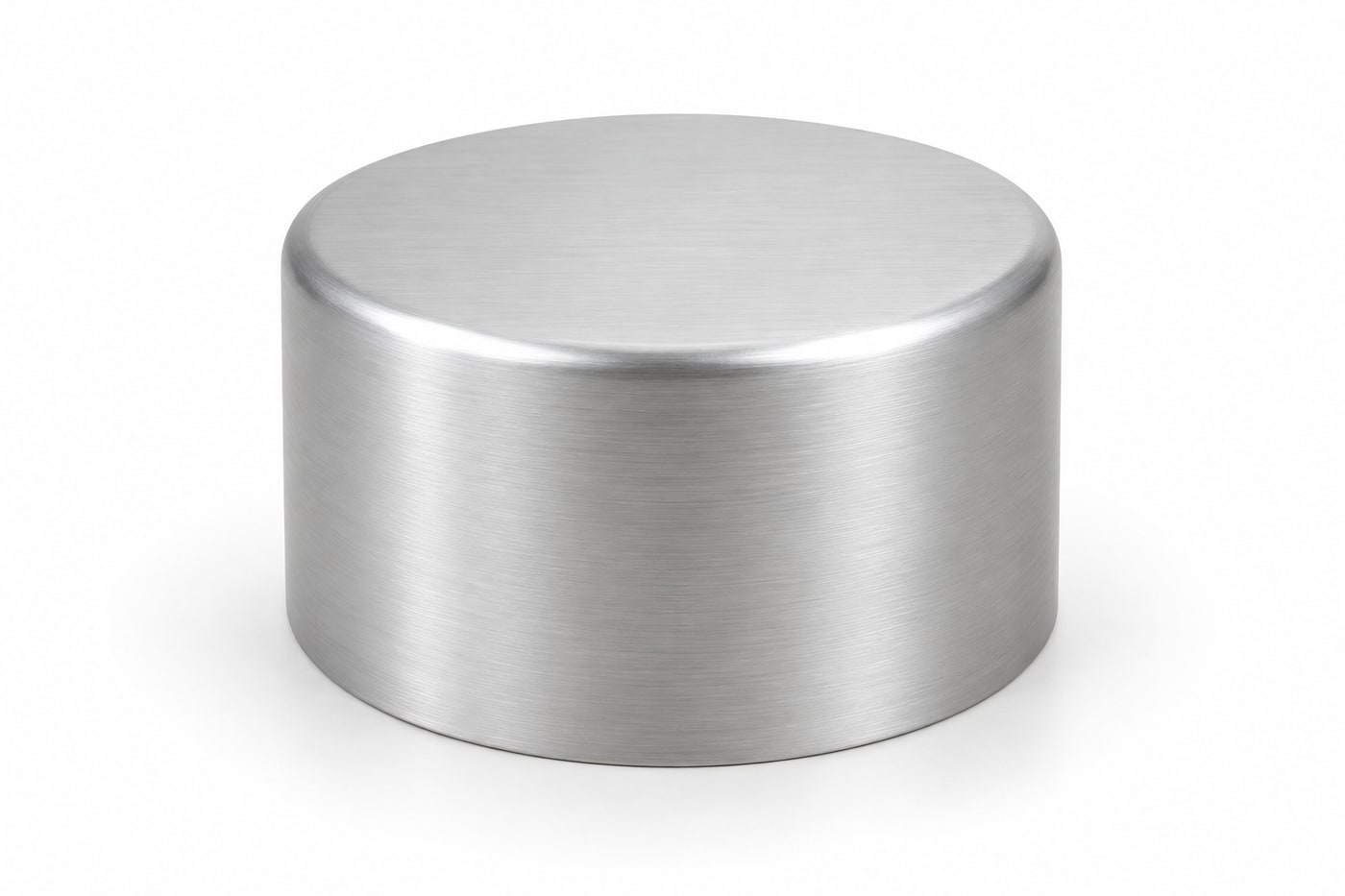

غطاء ألمنيوم Studor لصمام Maxi-Vent
غطاء معدني يُركّب فوق صمام Maxi-Vent وغطائه العازل على السطح، فيحمي الصمام من أشعة الشمس المباشرة ودرجات الحرارة القصوى. القطر 175 مم والارتفاع 92 مم.- يُثبّت على الغطاء العازل بشريط لاصق
- يمكن طلاؤه قبل التركيب ليطابق تشطيب السطح
يُحدَّد المقاس بوحدات تصريف الأجهزة الصحية، ويُوصَّف وفق مواصفة الأداء.
يُختار كل صمام حسب مقاس الماسورة التي يُركّب عليها وحمل الأجهزة الصحية الذي يهوّيه. أرسل جدول الصرف ونطابق نوع الصمام وعدده، ثم نصدر نشرات البيانات ومستندات ملف الاعتماد مع عرض السعر.
اطلب الدعم الفني- مواصفات الصمامات
- ASSE 1051 (الأجهزة الصحية والتفرّعات) / ASSE 1050 (أعمدة الصرف)
- مواصفة الموهّن
- ASSE 1030، أجهزة تخفيف الضغط الإيجابي
- المقاسات
- ماسورة 1½″ / 2″ / 3″ / 4″
- المواد
- ABS / بولي كربونات مقاوم للهب
- درجة الحرارة
- من −40 °C إلى +65 °C
- الوصلات
- مهايئ بقلاووظ 1½″ / طرف ذكر 3″ / تركيب بالدفع 4″
- العلامة التجارية
- Studor: Mini-Vent / Tec-Vent / Maxi-Vent / Maxi-Filtra / P.A.P.A.
- الاعتمادات
- ASSE Seal of Approval / IAPMO / ICC-ES PMG-1025 / NSF 14 / ETL
- الدعم
- جدول الصمامات من المخططات / مستندات ملف الاعتماد
أين يحل صمام تهوية الصرف محل مواسير التهوية.
تُغني هذه الصمامات عن مواسير تهوية يصعب تمرير مساراتها، وعن اختراقات في السطح تحتاج إلى عزل ضد العوامل الجوية، وتضع مصدر الهواء بجوار الجهاز الصحي الذي يحتاج إليه.
طريقة تركيب صمامات إدخال الهواء Studor.
في الصمام جزء متحرك واحد ولا نوابض فيه. مشاكل الموقع سببها مكان التركيب، ولذلك يبدأ كل بند أدناه بالقياس الذي يحسم الأمر.

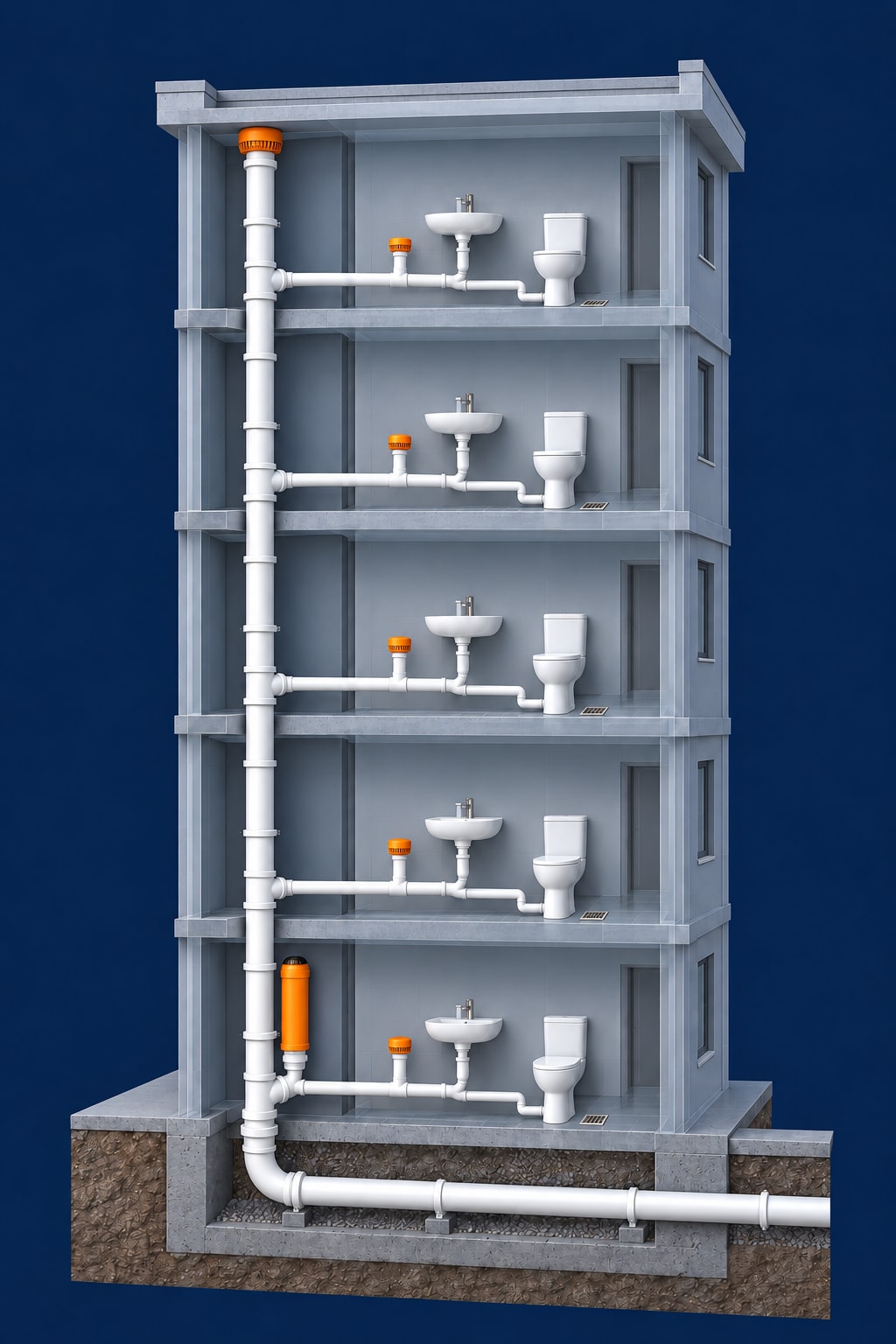

عمود واحد بدلًا من عمودين.

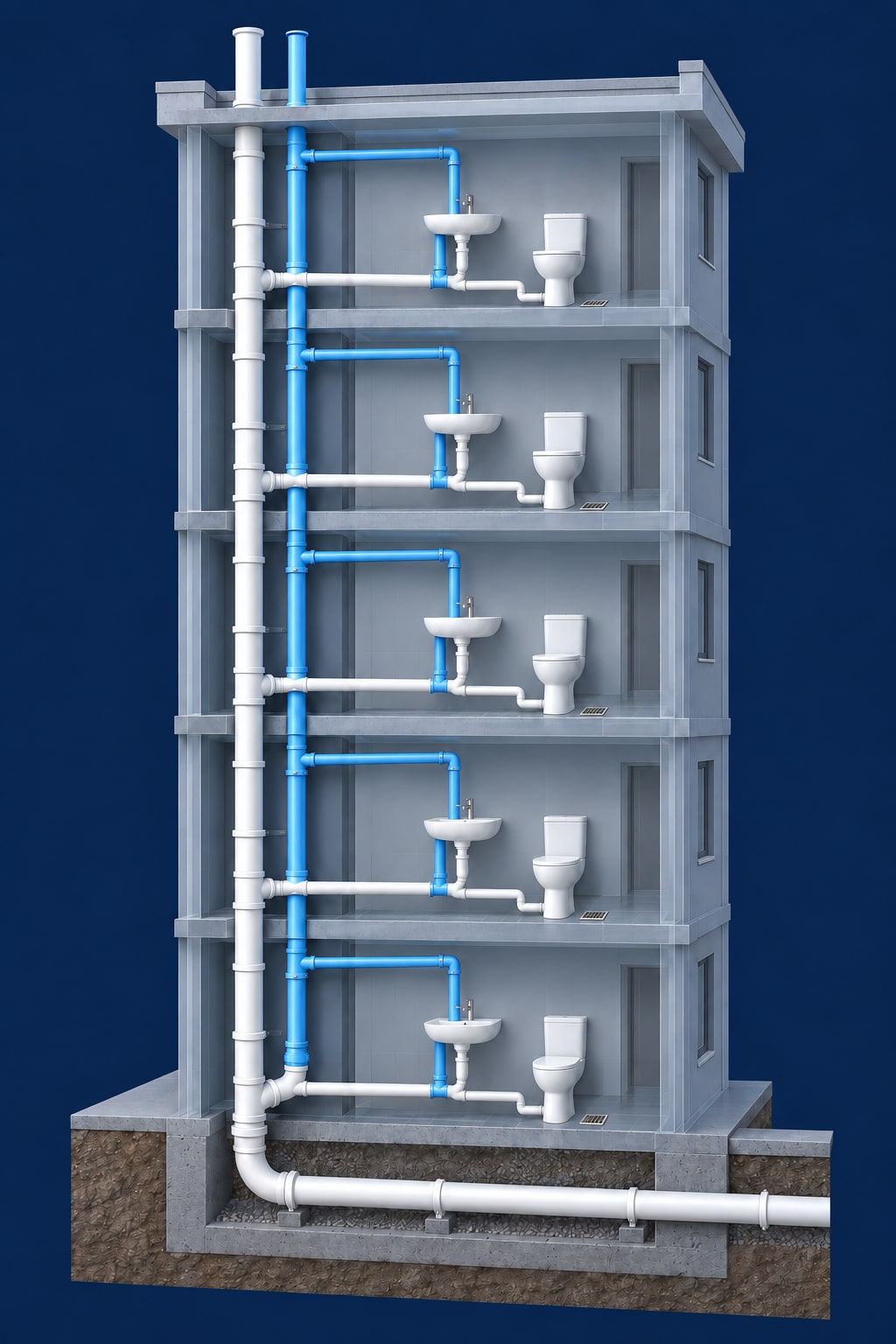

في النظام التقليدي يُمدّ عمود ثانٍ لنقل الهواء فقط، مع ماسورة تهوية من كل مجموعة أجهزة صحية. الصمامات عند التفرّعات وموهّن الضغط عند القاعدة تؤدي الوظيفة نفسها على عمود الصرف وحده.
- ماسورة صرف
- ماسورة تهوية
- صمام إدخال الهواء
- موهّن الضغط الإيجابي للهواء
1 منفذ تهوية مفتوح لكل مبنى

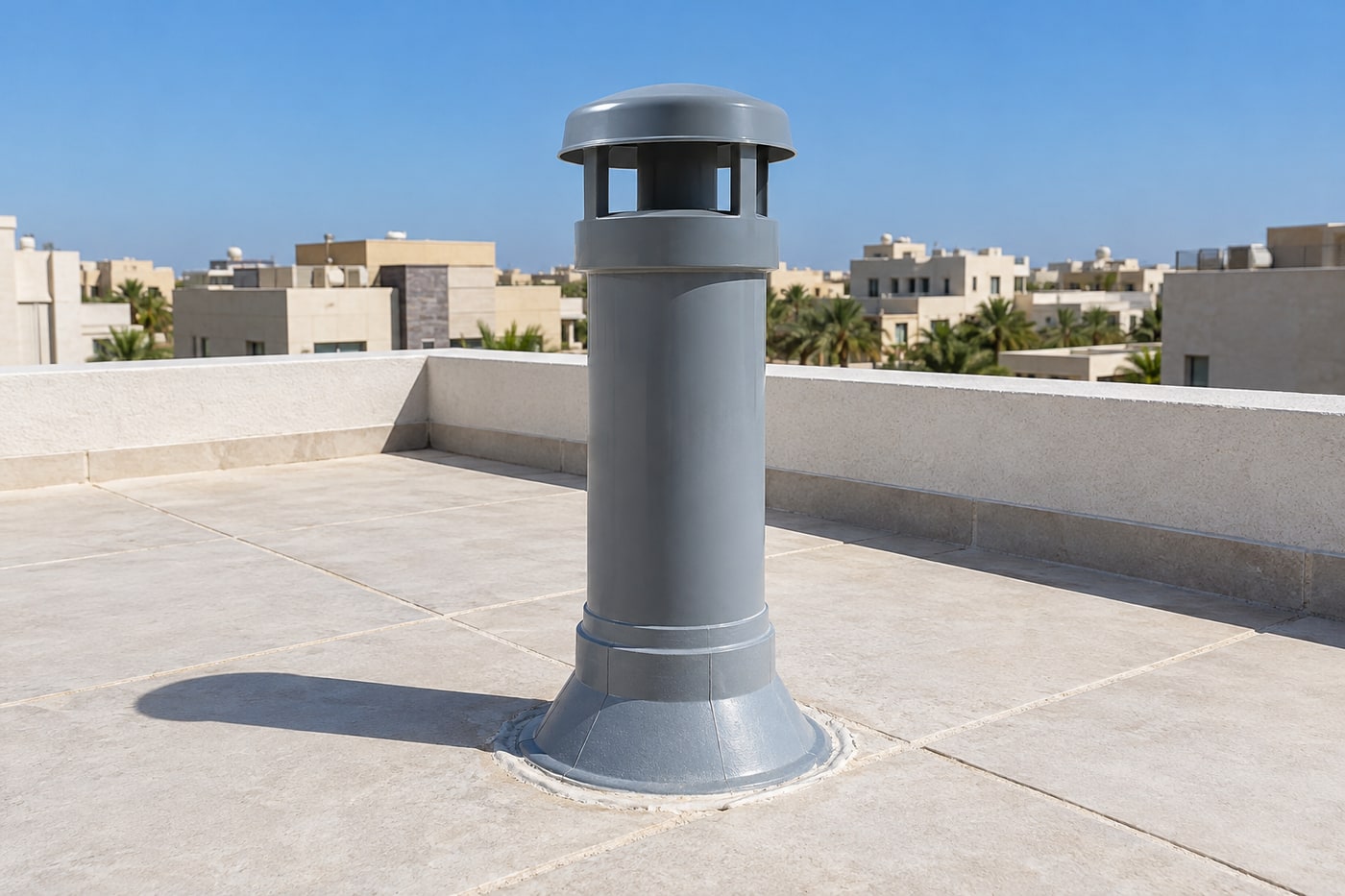

منفذ تهوية واحد يبقى مفتوحًا
كل شبكة صرف في المبنى تحتفظ بعمود تهوية واحد على الأقل مفتوح على الهواء الخارجي. هذا المنفذ يصرّف الضغط الإيجابي، وهو ما لا يستطيعه الصمام.
100 mm فوق التفرّع

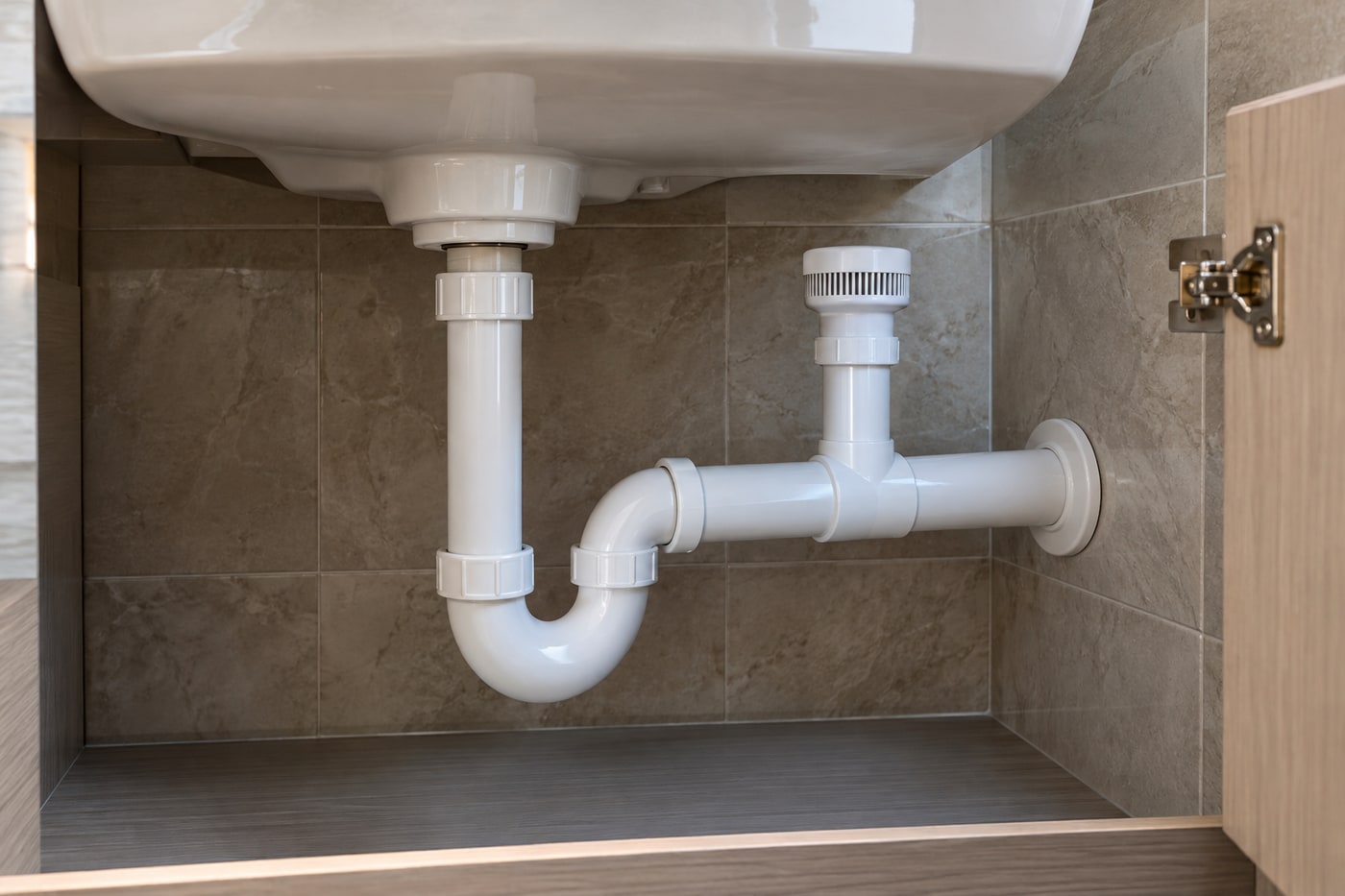

أعلى من الماسورة التي يهوّيها

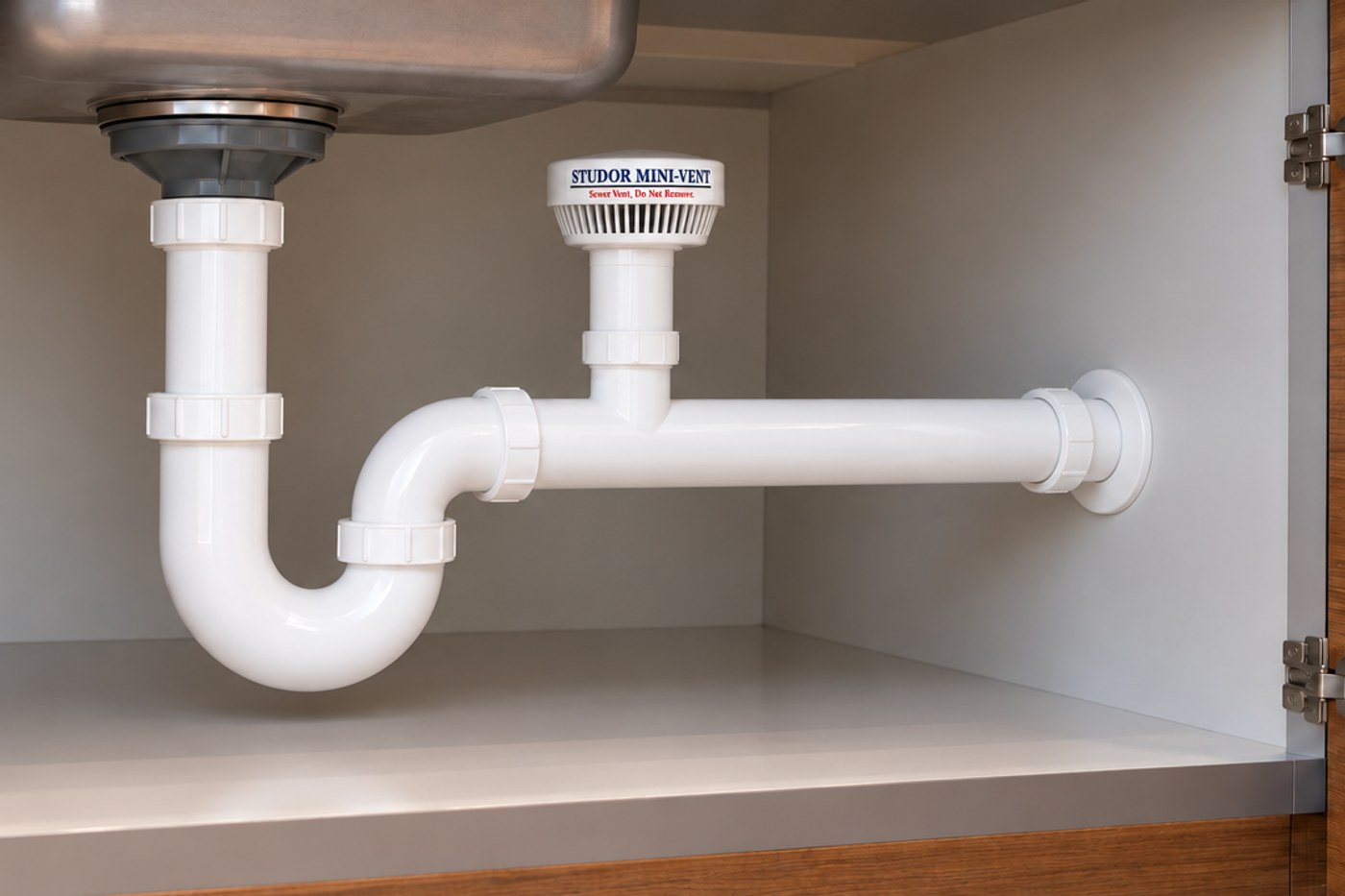

يُركَّب الصمام على ارتفاع 100 مم على الأقل فوق التفرّع الأفقي أو ماسورة صرف الجهاز الصحي. ويمكن أن يكون تحت حافة الفيضان للجهاز.
- قائم، بميل لا يتجاوز 15° عن الوضع الرأسي
- خزائن المغاسل وأحواض المطبخ أماكن مقبولة
3 m أقصى مسافة عن العمود

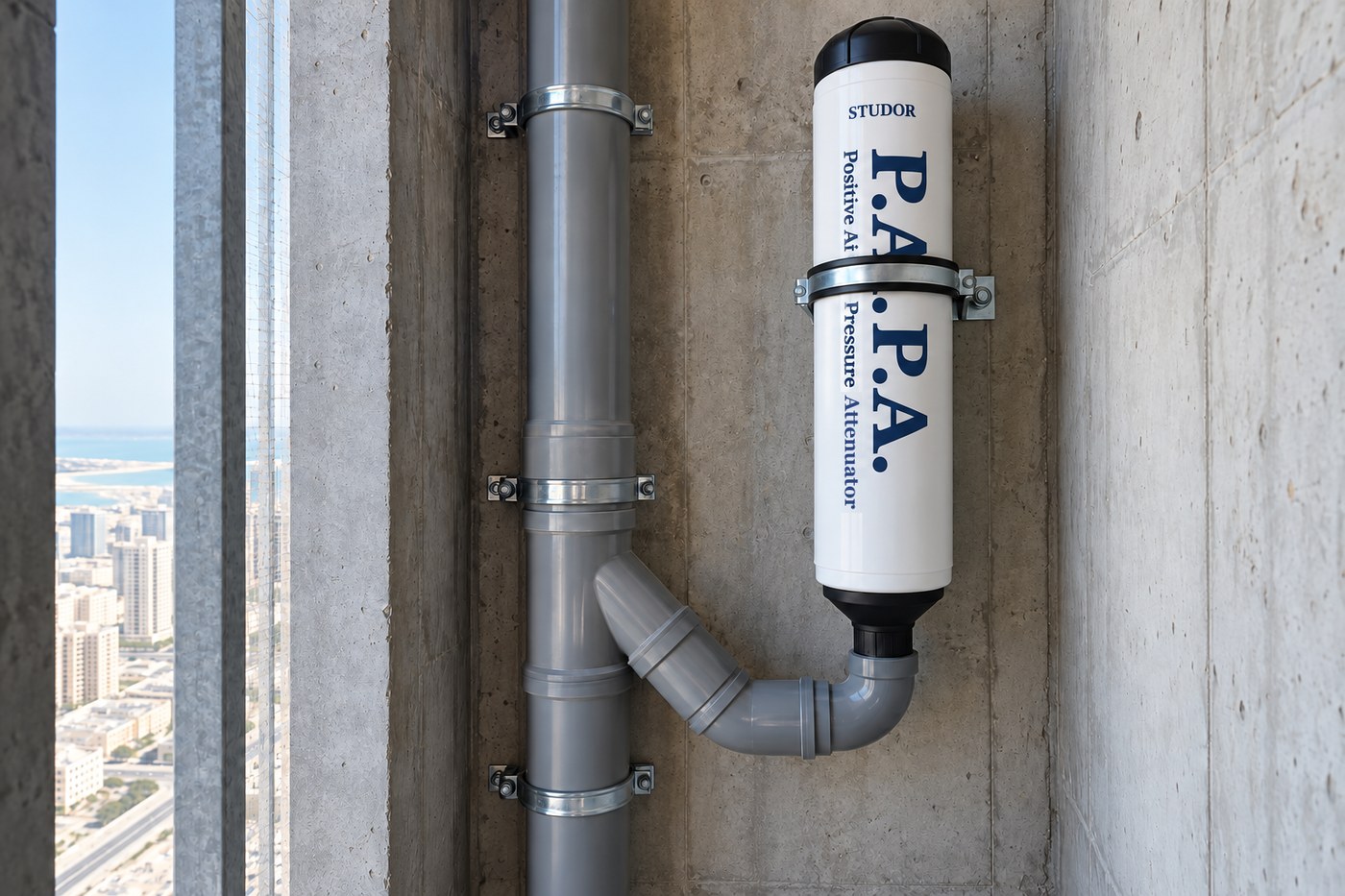

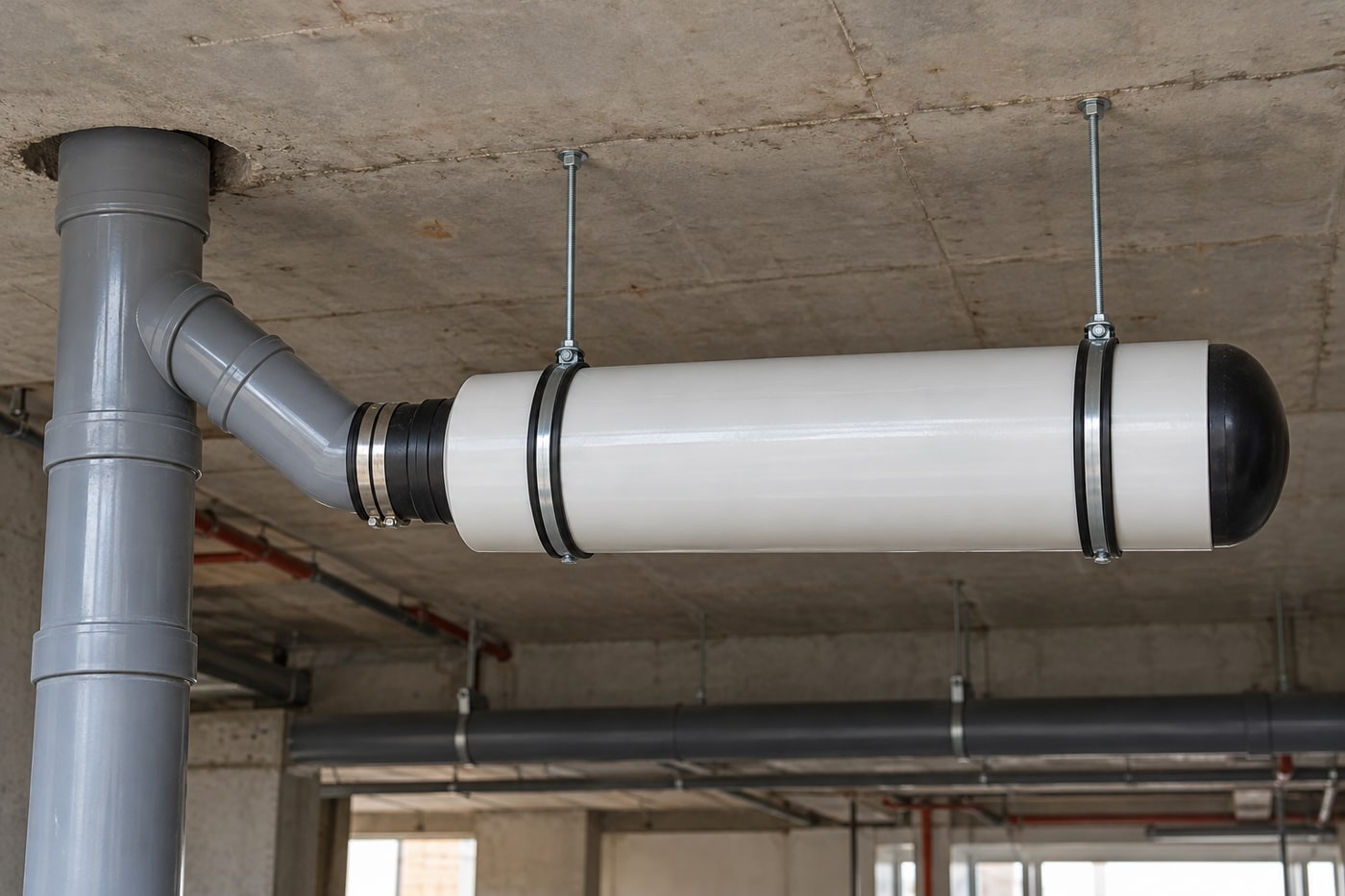

موهّن P.A.P.A. المتفرّع من العمود
يتصل الموهّن بوصلة تفريع من العمود الرأسي، ويُركَّب رأسيًا أو أفقيًا على مسافة لا تزيد على 3 أمتار من العمود.
- يُحمَل على حامل خاص به مبطّن بالمطاط
- يُوصَل بوصلة no-hub أو وصلة مرنة
- يُعطى الموهّن الأفقي ميلًا خفيفًا ليصرّف ما بداخله
وصول للاستبدال

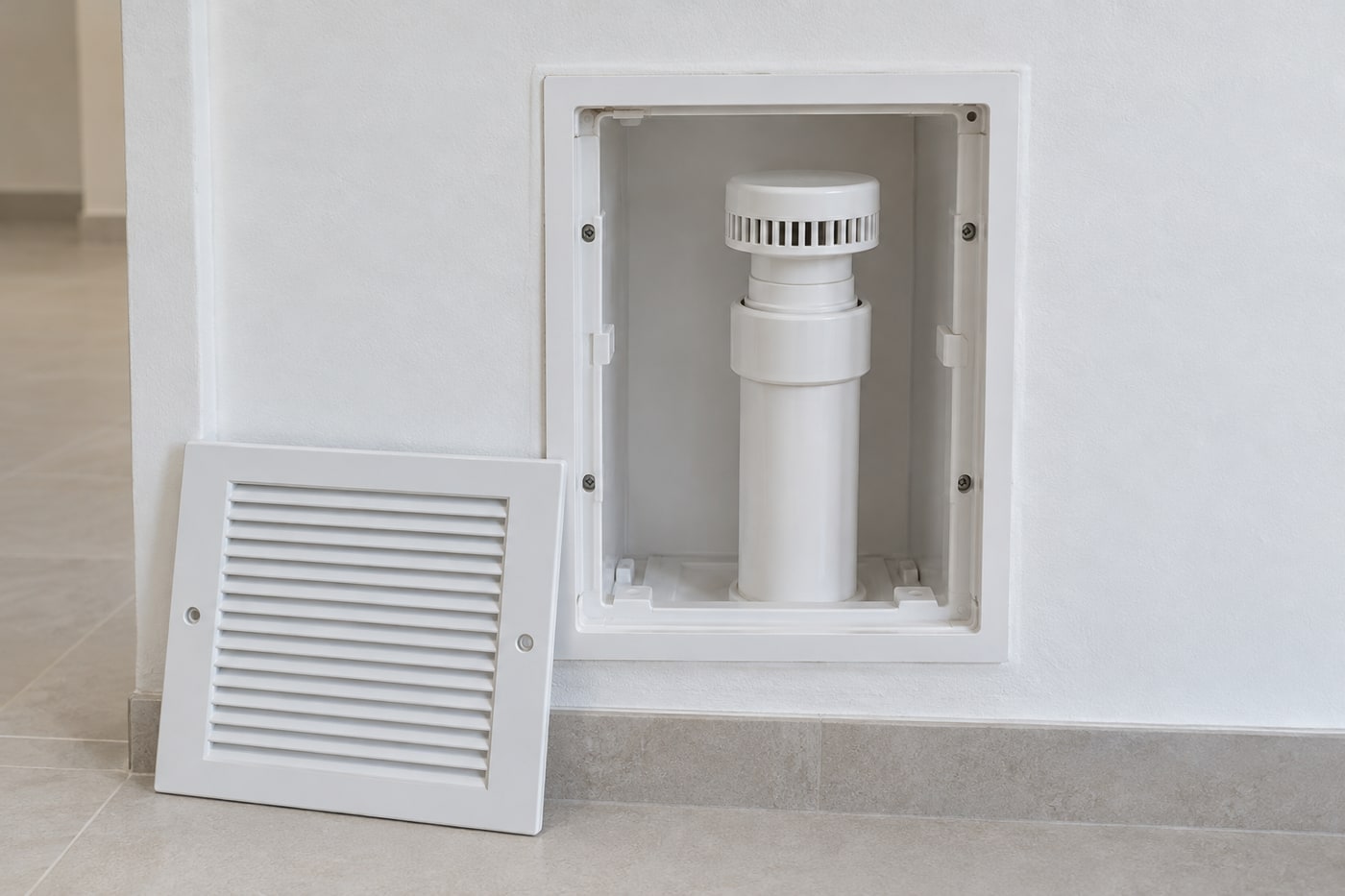

الصمامات في متناول اليد

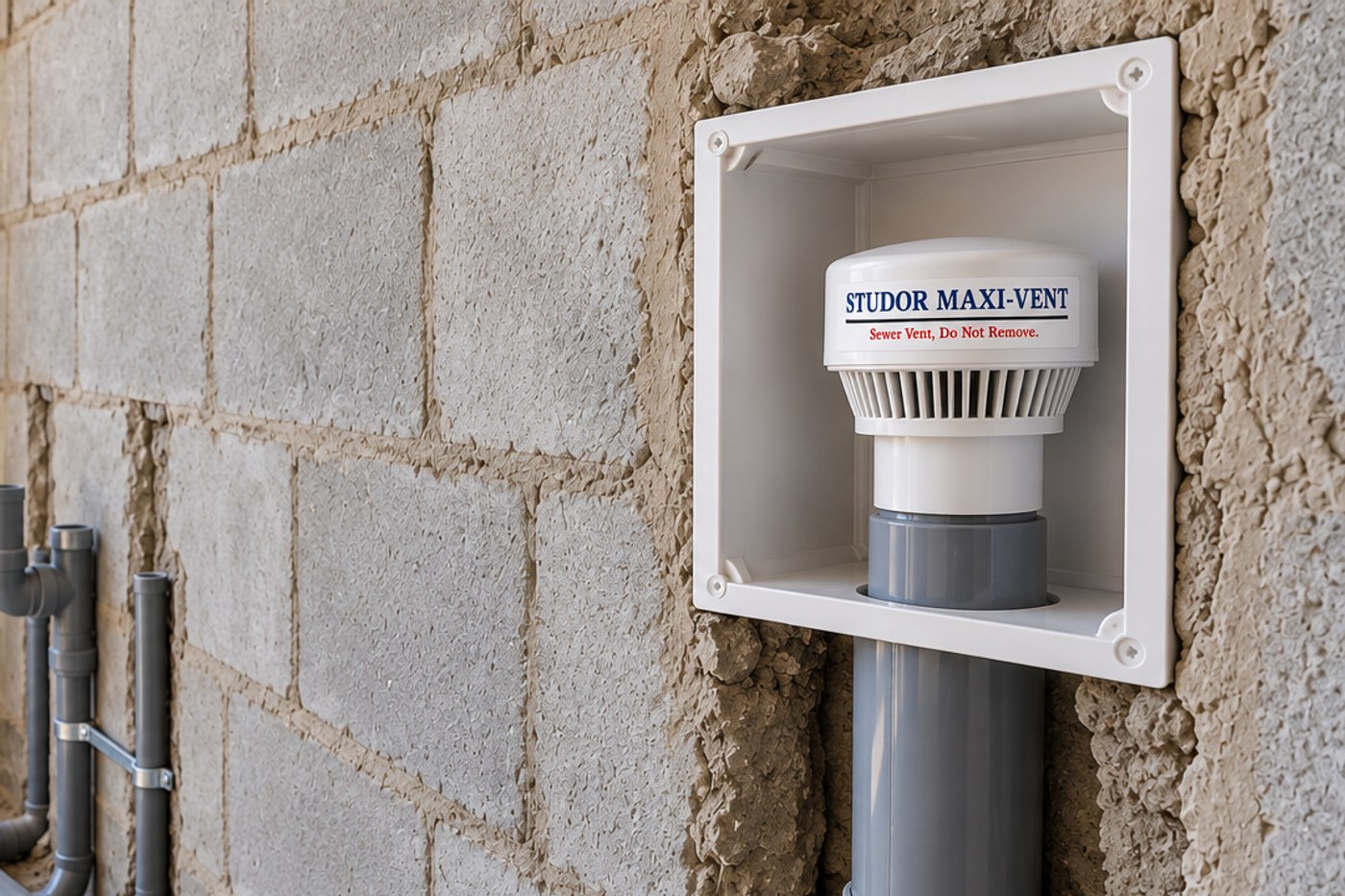

الصمام داخل الجدار يُركَّب في علبة غاطسة خلف شبك تهوية. الشبك يتيح الوصول إليه ويسمح له بسحب الهواء.
150 mm فوق العزل

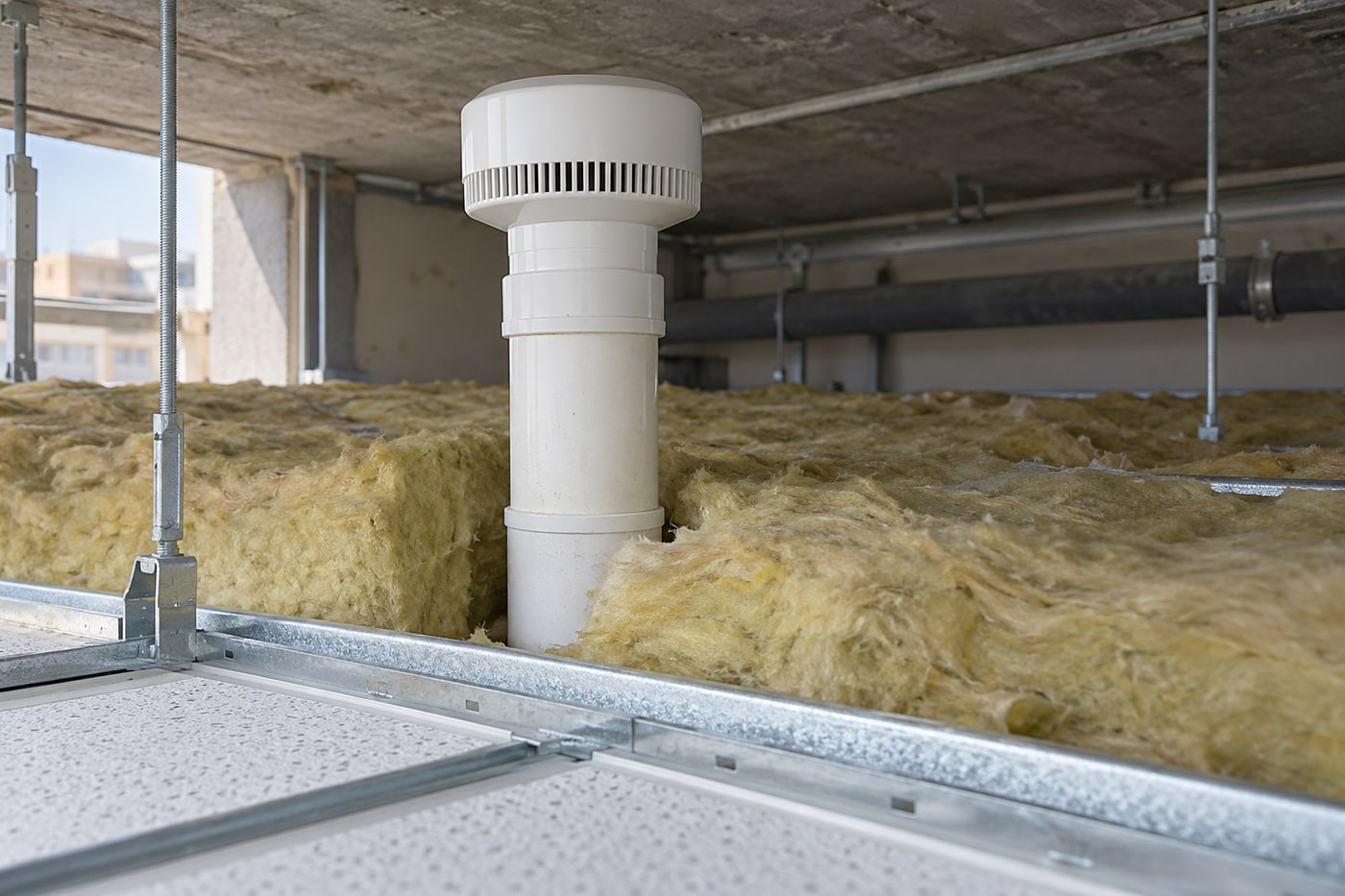

فراغات السطح والأسقف
في الفراغ يعلو الصمام عن العزل 150 مم على الأقل. وصمام Maxi-Vent يعلو كذلك 150 مم عن أعلى حافة فيضان للأجهزة التي يخدمها.
داخل العلبة مع المهايئ

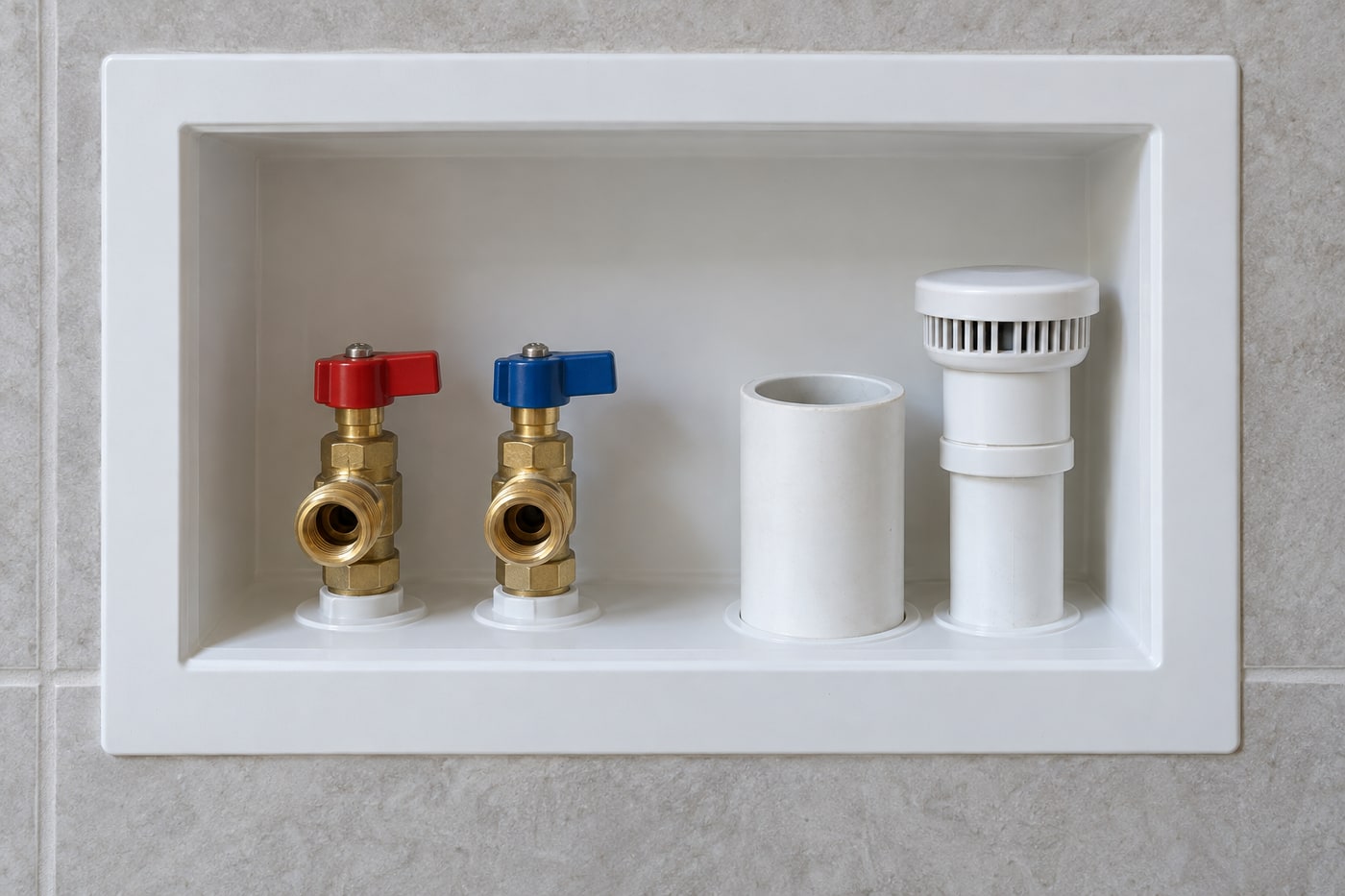

مخارج الغسالات
صمام Mini-Vent يُركَّب داخل علبة مخرج الغسالة ذات الصرف المزدوج. المهايئ الخاص به يضمن إحكام الوصلة، وتبقى التهوية داخل الجدار وفي متناول اليد.
مغطّى على السطح

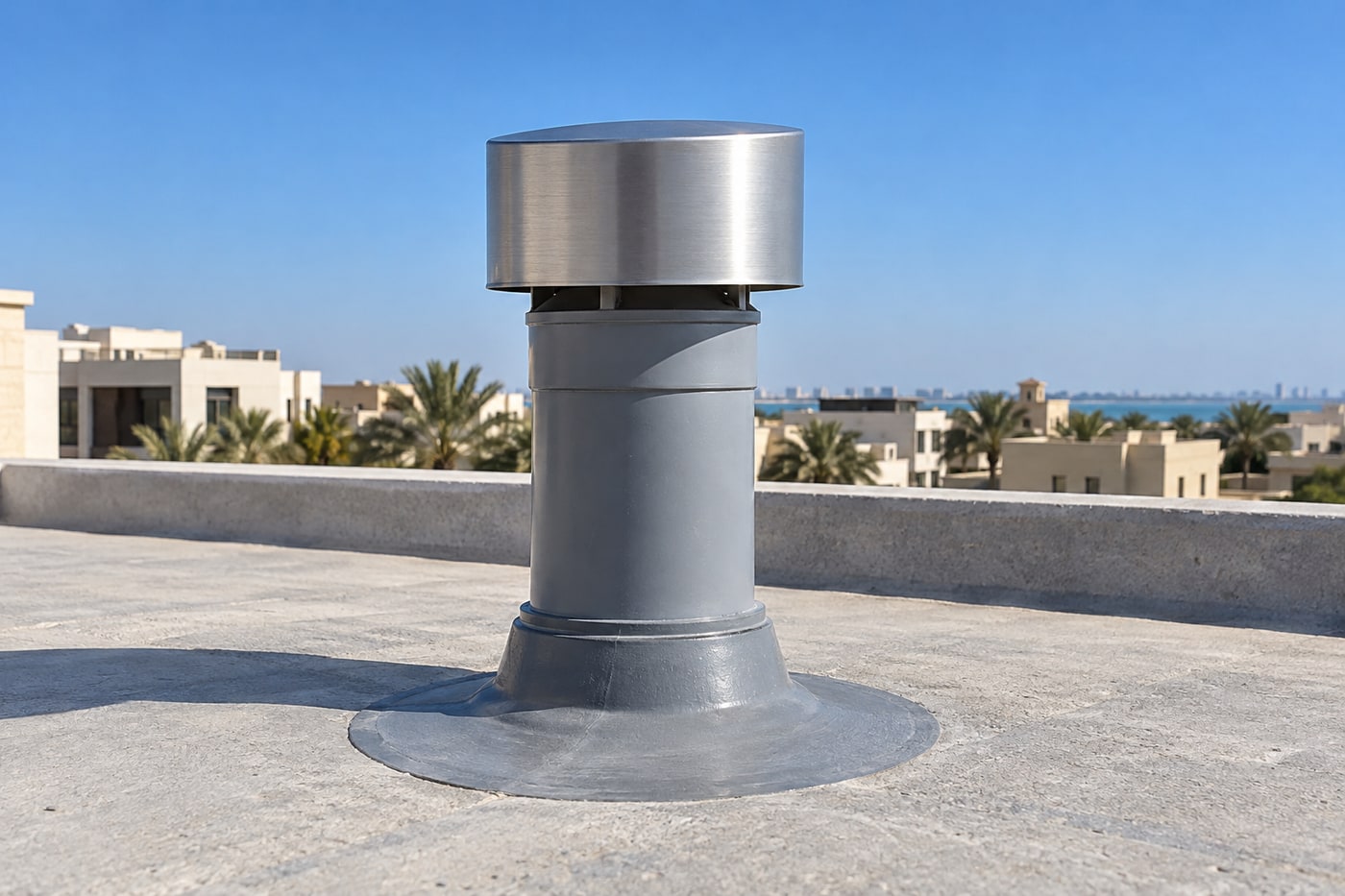

الصمامات الخارجية
على السطح يُزوَّد صمام Maxi-Vent بغطاء عازل وغطاء ألمنيوم للحماية من الشمس والحرارة. ولصمام Mini-Vent غطاء واقٍ خاص به.
أربع قواعد عند التركيب
- تُركَّب الصمامات في مرحلة التشطيب، بعد اختبار ضغط شبكة الصرف.
- شريط PTFE فقط على القلاووظ. لا برايمر ولا لاصق مذيب ولا معجون وصلات.
- صمام عمود الصرف وحده يهوّي عمودًا لا يزيد على ست فواصل تفرّع.
- لا توصيلات بين الموهّن وقاعدة العمود.
قبول صمامات إدخال الهواء يختلف باختلاف الجهة المعتمِدة والاستشاري. يجب التأكد منه للمشروع قبل اعتماد تصميم التهوية.
أسئلة شائعة حول صمامات إدخال الهواء.
إجابات قصيرة للفرق التي توصّف صمامات تهوية الصرف أو تشتريها.
01هل تورّدون صمامات إدخال الهواء Studor في الكويت؟
نعم. نورّد في الكويت صمامات Studor Mini-Vent وTec-Vent وMaxi-Vent وفلتر Maxi-Filtra وموهّن P.A.P.A.، مع عرض سعر خلال 24 إلى 48 ساعة.
02ما وظيفة صمام إدخال الهواء؟
يفتح عندما يُحدث تصريف أحد الأجهزة الصحية ضغطًا سالبًا في ماسورة الصرف، فيُدخل الهواء حتى لا يُسحب الحاجز المائي للمحبس (السيفون). ويُغلق بفعل الجاذبية عند توقف الجريان، فيمنع غازات المجاري من دخول الغرفة.
03هل تُغني صمامات إدخال الهواء عن تهوية السطح تمامًا؟
لا. الصمام يُدخل الهواء فقط، لذلك تحتفظ كل شبكة صرف في المبنى بفتحة تهوية واحدة على الأقل مفتوحة على الهواء الخارجي لتصريف الضغط الإيجابي.
04كم جهازًا صحيًا يستطيع الصمام الواحد تهويته؟
يعتمد ذلك على مقاس الماسورة وحمل وحدات تصريف الأجهزة الصحية: من 3 DFU لصمام Mini-Vent على تفرّع 1½″ حتى 500 DFU لصمام Maxi-Vent على عمود 4″. أرسل جدول الأجهزة الصحية وسنؤكد لك الصمام المناسب.
05ما الذي يفعله موهّن الضغط الإيجابي للهواء ولا يستطيعه الصمام؟
يمتص موجة الضغط الإيجابي التي يُحدثها التصريف عند قاعدة عمود الصرف في المباني متعددة الطوابق. أما الصمام فيُغلق تحت الضغط الإيجابي، ولذلك لا يستطيع تصريفه.
06هل صمام إدخال الهواء هو نفسه محبس تنفيس الهواء الأوتوماتيكي؟
لا. صمام إدخال الهواء يهوّي شبكة الصرف، أما محابس تنفيس الهواء فتُخرج الهواء من مواسير المياه المبرّدة والساخنة، وهي تشكيلة منفصلة.
أرسل جدول الصرف وسنرسل لك عرض السعر.
أرسل مخطط الصواعد أو جدول الأجهزة الصحية، وسنرد عليك بقائمة الصمامات والموهّنات مع الأسعار خلال 24 إلى 48 ساعة.
